抛丸机说明书----履带式Q3210e型doc

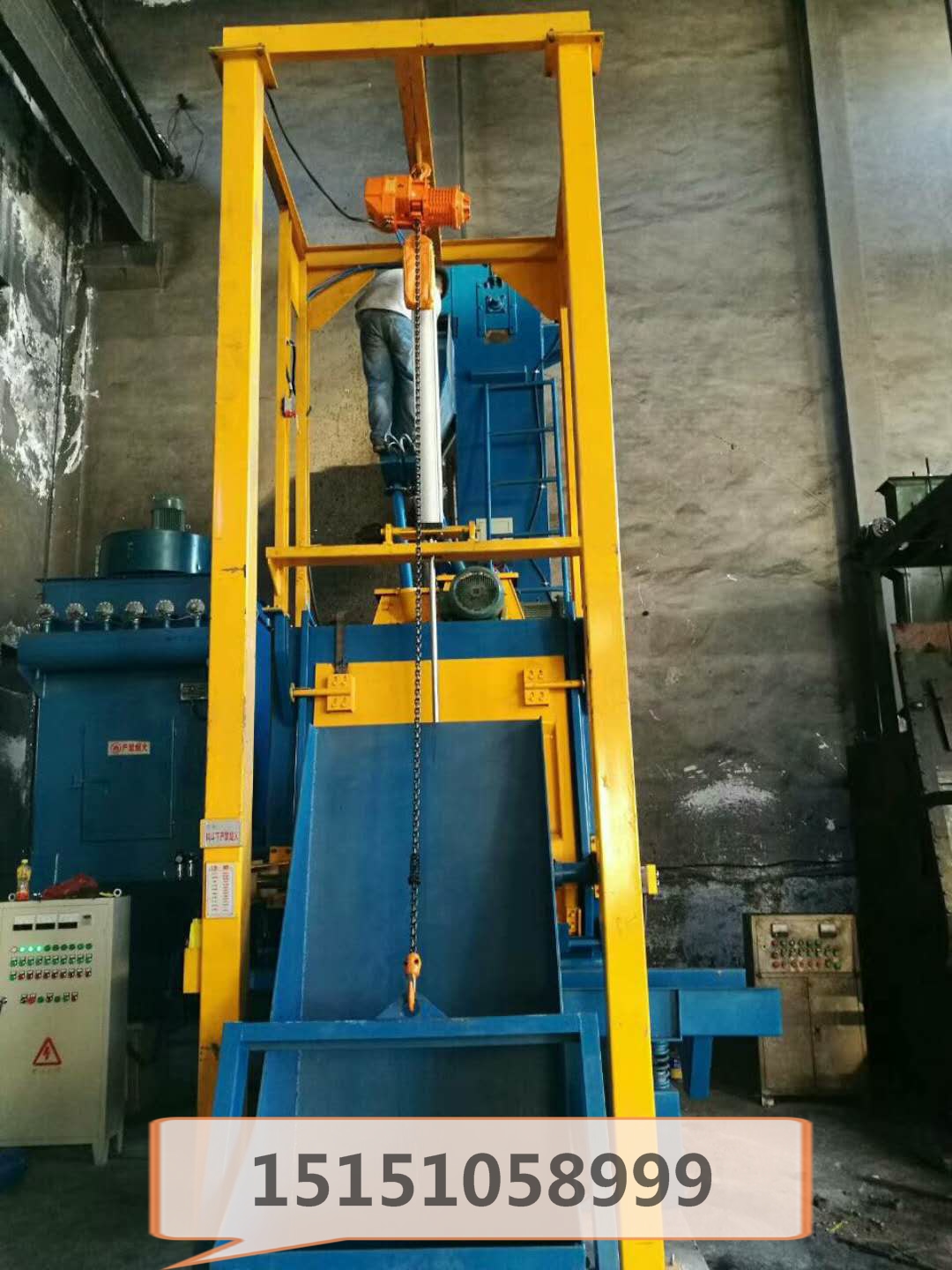

  该【抛丸机说明书----履带式Q3210e型 】是由【mama】上传分享，文档一共【10】页，该文档可以不要钱在线阅读，有必要了解更多关于【抛丸机说明书----履带式Q3210e型 】的内容，能够正常的使用淘豆网的站内搜索功能，选择自身适合的文档，以下文字是截取该文章内的部分文字，如需要获得完整电子版，请下载此文档到您的设备，方便您编辑和打印。Q3210E履带式抛丸清理机运用说明书青岛昌佳机械有限公司第9页changjiajixieQ3210E型履带式抛丸清理机运用说明书Q3210E履带式抛丸清理机运用说明书青岛昌佳机械有限公司第1页changjiajixie目录一、设备的用途及特点二、技术规格三、设备工作原理及结构性能概述四、设备的安装调整五、操作程序六、设备的润滑保养及维护七、随机资料、随机备件及易损件明细、附图八、、,大批量生产零件的表面清理,除锈或抛丸强化,既可以单机运用,又可以成组运用。、履带端盘直径φ1000mm2、、清理工件单件重50kg(最大150kg)4、滚筒最大装载量(易翻转件)800kg5、生产率3000~5000kg/h6、抛丸器Q034(1)数量1(2)叶轮直径φ420mm(3)叶片宽度80mm(4)抛丸量250kg/min(5)抛丸器功率15kW7、履带传动机构(1)(2)、提升机(1)提升量15T/h(2)、分别器(1)分别量16T/h(2)所需风量1500m3/h10、吊门(1)走路的速度180mm/s(2)、底部螺旋(1)输送量16T/hQ3210E履带式抛丸清理机运用说明书青岛昌佳机械有限公司第4页changjiajixie(2)、加料机(1)最大载重量800kg(2)电机功率3kW12、除尘风量6000m3/h13、、外观尺寸3644mm*2400mm*5000mm15、机器总重7800kg注:生产率与工件形态有关,一般每分钟清理工件表面积≤、吊门、抛丸器、加料机构、提升机、螺旋输送器、分别系统、除尘系统、电器系统等部分所组成,见设备总图一。(一)、工作原理:当工件通过加料机加入清理室中后,吊门下降,抛丸器启动,工件在被滚筒带动翻转的同时,抛丸器高速抛出的弹丸形成扇形束,匀称地打击在工件表面上,达到清理的目的。抛出的弹丸及砂粒从履带上的小孔,流入底部的螺旋输送器筛网上,经螺旋输送器送入提升机内,由提升机提到分别器中进行分别。含尘气体由风机吸送到除尘器中过滤后,变为清洁空气,排入大气中,布袋上的灰尘经空气反吹落入除尘器底部的集尘箱中,用户可定期清除。废砂由废料管流出,用户可回用。丸砂混合物由回用管回收进入室体,待分别器分别后再回用;干净的弹丸由供丸闸门进入抛丸器抛打工件。(二)、主要部分性能如下:,由室壳、室顶及室内防护等部分所组成。室壳底部有螺旋输送器,内部装有履带及其传动机构,端部装有端盘,前部装有吊门,内部采纳耐磨护板防护,室顶固定抛丸器。抛丸器抛丸器主要由叶轮、叶片、分丸轮、定向套、罩壳、护板等部分所组成。本机所用悬臂直连式抛丸器具有高效、安装修理便利、占用空间小等优点。叶片在快速旋转的过程中,靠离心力的作用固定,不需任何固定装夹具。拆卸叶片时,只须轻击叶片外端便可将叶片卸下,拆卸八片叶片只须Q3210E履带式抛丸清理机运用说明书青岛昌佳机械有限公司第5页changjiajixie10-20分钟。另外,本系列抛丸器还能在拆卸叶片的同时检查分丸轮及定向套的磨损状况。定向套在应用过程中,应常常检查矩形窗口的磨损状况,当窗口磨损5毫米左右后,须向后转5毫米左右(按叶轮旋转方向),当窗口磨损耗15毫米以上时应更换,否则弹丸的径向散射角将按比例增大,以致加快护板的磨损和降低清理效率。,它围绕在一对圆形端盘上,使得在空间形成一个滚筒,并由八角轮使其运动,履带的运动使得工件不断翻动,履带可实现正反转,正转为清理工作运动,反转为卸料运动。端盘圆形端盘使得履带形成一个滚筒,端盘前面装有耐磨护板,以防弹丸打击室体,并能充分的利用弹丸的反射能量,对工件进行二次清理。提升机采纳平带传动的斗式提升机,采纳离心重力式落料,其功能是将丸尘混合物从底部螺旋输送到清理机顶部的分别器里,提升罩壳采纳折弯成形焊接结构,外形好看,刚性好,通过提升机罩上的门盖,可修理更换料斗,打开下罩上的门盖,可修理下部传动,解除底部弹丸堆集。分别器本机采纳先进的满帘幕式丸砂分别器。分别器由分别区、丸料仓等组成。丸砂混合物由提升机进入分选区中,并沿分选区的全长匀称布料,呈流幕状落入分别器中,除尘器风机通过分别器抽风孔抽风。利用重力风选原理,将弹丸和金属氧化皮碎片、破裂弹丸、粉尘有效分别。调整分别器的垂直与水平调整挡板之间的缝口,能改善布料层的高度及轨迹,协作调整分别区的调整挡板,能够得到良好的分别效果,使分别效率可高达Q3210E履带式抛丸清理机运用说明书青岛昌佳机械有限公司第5页changjiajixie99%。大颗粒废料被漏砂板拦住(留意需常常检查清理,防止堵塞),细小丸料通过螺旋水纹管流入提升机,粉尘从废料出口流出通过螺旋水纹管流入自备废料桶。弹丸经过漏砂板进入丸料仓进行循环。吊门吊门内壁衬有橡胶,以爱护吊门不被弹丸击坏,吊门还装有橡皮帘遮住吊门和室体之间的间隙,以防弹丸飞溅。吊门的启闭由减速器牵引钢丝绳来实现。加料机加料机由提升机构,料斗车翻转机构等组成。加料机架搭接在吊门上,装料时料斗车上行,小车到达卸料位置后,车斗绕小车前轴转动,将工件卸到履带上。除尘系统详见F352袋式除尘器运用说明书或到公司的官方网站changjiajixie查询。四、机器的安装及调整1、机器的安装(1)基础施工按基础图(见附图三),用户应依据当地土质配制混凝土,用水平仪检查纵横水平后,即可来安装,并将各地脚螺栓紧固。(2)在安装前应首先熟识有关技术文件及资料,依据装箱单点齐组、部件,然后按机器总图装配。(2)本机出厂前已将清理室,抛丸器等部件组成一体。整机安装时将加料装置固定。(3)将平台及栏杆安放在提升机上,梯子固定于平台上,安装后平台要保证平面不扭曲,然后前端用螺栓固定,后端焊死。2、机器的调整提升机的调整提升机皮带应调平,以免皮带走偏与提升机罩壳相碰撞。运用一段时间后,皮带松弛时,可调整提升机两侧的调整螺栓,使皮带涨紧。Q3210E履带式抛丸清理机运用说明书青岛昌佳机械有限公司第6页changjiajixie抛丸器定向套的调整定向套窗口位置的正确与否干脆影响到弹丸抛射区是否全部覆盖在被清理工件上,若调整不当,弹丸会干脆打击侧护板或室体护板,并降低清理效率,定向套窗口的位置,请参照图五做调整。(3)履带的调整履带链环因应用过程中的磨损,会出现松弛的现象,此时应刚好调整室体两侧的调整螺母,使履带涨紧。五、操作程序1、除尘器开(风机在整一个完整的过程中不能停止)→提升机开(在清理过程中提升机不能停)→螺旋输送机开。2、加料:吊门上升→履带正转→加料小车上升→料斗车倾斜加料→加料小车下降→吊门下降。3、清理:抛丸器开→供丸闸开。4、卸料:供丸闸关闭→抛丸器停→吊门上升→履带翻转卸料。5、停车:履带反转停→吊门降→螺旋输送器停→提升机停→除尘器停。六、机器的润滑及维护1、机器在运转前,凡有运动的部件均需润滑,各减速机加入40号机械油至油位线钙基润滑脂,链条每周刷一次30号机械油。电动机依据其润滑要求润滑。2、为了能够更好的保证机器的正常运转,须遵守以下规则:(1)、装入的弹丸须清洁干燥,无杂物,按规定粒度运用。Q3210E履带式抛丸清理机运用说明书青岛昌佳机械有限公司第7页changjiajixie(2)、刚好检查抛丸器易损件磨损状况,如有磨损刚好更换和调整。(3)、按润滑要求定时润滑。(4)、刚好检查室体密封状况,免得弹丸飞出伤人。严禁在检修机器时开启电源。(5)、刚好检查各部件的运转状况,若有异样振动或声音,应马上停车检查、修理。(6)、未经允许的人,不行操作本机。七随机备件及易损件明细表随机备件序号图号名称数量材料备注1Q034-4叶片8耐磨材料2Q034-6分丸轮1耐磨材料3Q034-10定向套1耐磨材料易损件明细表序号图号名称台件数量位置1Q034-4叶片8抛丸器2Q034-6分丸轮1抛丸器3Q034-10定向套1抛丸器4Q034-11顶护板1抛丸器5Q034-24侧护板2抛丸器6Q034--1/-1/-2/-2/-9/-9/-10/-10/---、,、流幕不匀调整分别器内流幕口大小,达到满流幕5分别效果差2、分别区风速不合适调整分别器蝶阀,使风速达到4-5米/秒3、分别器一级、二级过滤板的调整位置不合适调整一级、二级过滤板的位置6履带传动有较大响声履带松弛调整调整螺栓,涨紧履带可调从动轴未调正,造成左右链环松紧不一样调整调整螺栓,调正从动轴,使左右链环松紧一样,边调整边单动试车九、电气系统说明见《电气运用说明书》
